自洁式空气过滤器的系统组成部分

空分动力设备上常用的自洁式空气过滤器是干式过滤器的一种类型，其中主要可分为过滤控制系统和反吹系统两个部分，控制系统主要由压差控制仪，差压报警器，PLC自控单元等组成；反吹系统由反吹电磁阀，反吹喷头及文氏管等组成。其结构如下图所示：

自洁式空气过滤控制器基本组成

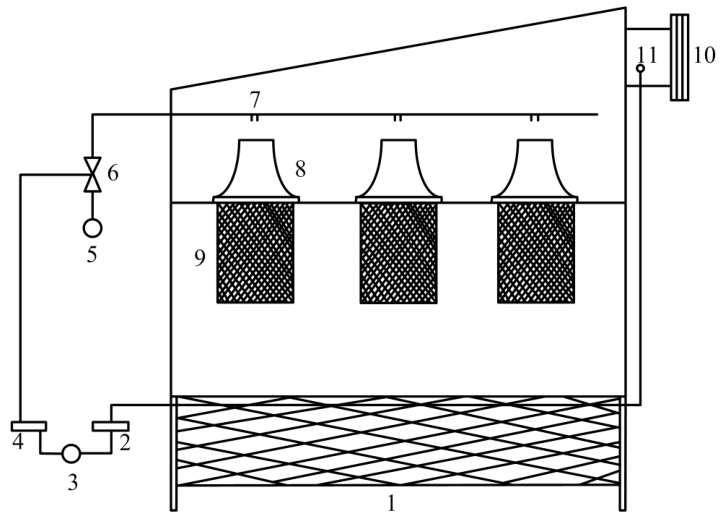

自洁式空气过滤器是一个结构复杂的空分设备，它主要由以下几个部分组成：1-粗过滤网、2-压差控制器、3-压差报警器、4-PLC控制单元、5-反吹气源、6-反吹电磁阀、7-反吹喷头、8-文氏管、9-高效过滤筒、10-洁净空气出口、11-负压探头等组成。

高效过滤筒

自洁式过滤器的高效过滤筒一般按照现场实际需求分成多组，每组包含多个滤筒，每组都设置多个电磁阀与之对应控制驱动，当反吹脉冲到达指定电磁阀，滤筒将被驱动进行反吹，其余各个滤筒照常过滤工作，保证了自洁系统可稳定持续的运作。一般工业上常用滤筒的使用寿命为18～24个月，具体根据各地区灰尘量而定，在正常工作条件下使用，高效滤筒寿命为两年左右。当滤筒阻力经一定时长反吹，滤筒压差值高居报警值不下时，此时应及时更换滤筒，滤筒更换的操作简单易行，更换过程中无需停机。

过滤控制系统

过滤控制系统主要由压差控制仪，差压报警器，PLC自控单元等组成。含尘空气经空气压缩机进入过滤器时，首先经过一级粗过滤网吸入，初次过滤掉颗粒性杂质，然后经过高效过滤筒进行二级过滤，高效过滤筒由于重力惯性、静电吸附、接触阻留等综合作用过滤掉了更为细小的尘埃。产生的洁净空气通过文氏管进入净气室汇合，然后被空压机通过净气出口管吸入。

反吹自洁系统

反吹系统由反吹电磁阀，反吹喷头及文氏管等组成，过滤器与空压机入口连接，运行时，净气出口的负压探头对压差实时监测，在负压的情况下，空压机通过过滤器吸入周围环境的含尘空气，含尘空气经过第一级滤网粗过滤，二级过滤粗过滤空气经过过滤筒的滤芯，细小的尘埃会被滤筒吸附。周期性的运转，过滤的粉尘在滤筒的过滤表层迎风表面形成一层尘膜，随着过滤量的增加，气流阻力也随着增大，当阻力达到压差阻力上限时，压差控制仪通知微处理器发出脉冲指令，相应的电磁阀动作，压缩气流经反吹气源瞬间释放出，利用喷头喷入文氏管对滤筒内部进行自洁反吹。
