脉冲滤筒除尘器的结构介绍

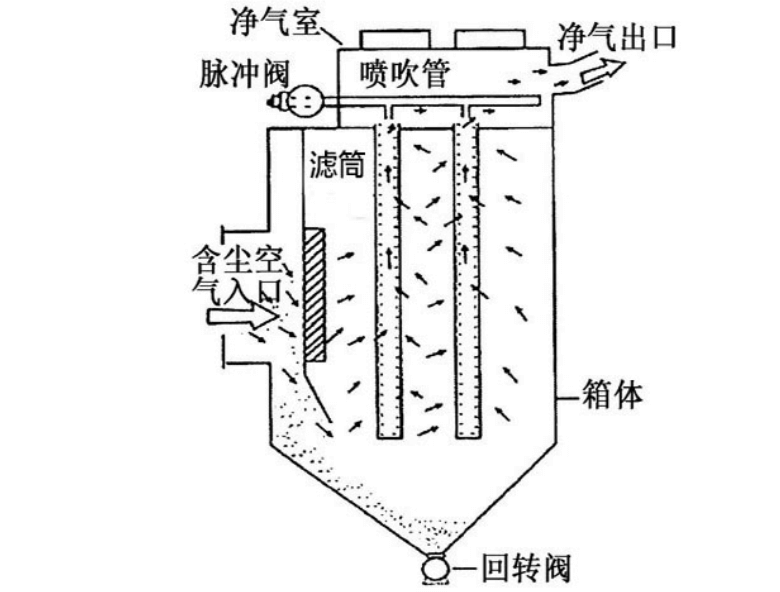

脉冲滤筒除尘器由褶皱式滤筒、箱体、清灰系统三部分组成，如下图所示。

脉冲喷吹滤筒除尘器结构

1、褶皱式滤筒

褶皱式滤筒是安装在脉冲滤筒除尘器中的除尘滤件。与传统除尘器中的滤袋相比，在外观、滤料种类、设备维护、使用方式等方面有较大差别，如下表中所述。

在经济效益方面，滤筒过滤面积是相同规格滤袋的5-7倍，因此相同过滤面积，滤筒除尘器比袋式除尘器更节约占地面积，并且体积越大、处理风量越大的滤筒除尘器优点就更加明显。在除尘效率方面，滤筒除尘器的除尘效率可达到99.7%-99.9%，排放质量浓度可达到5mg/Nm³，并能应用于高浓度粉尘的工况下；在除尘器运行阻力方面，滤筒除尘器介于电除尘器（运行阻力300Pa）与袋式除尘器（1500-2000Pa）之间，一般为1000Pa以下。其他方面，滤筒除尘器可实现离线功能检修、维护，不影响正常使用。滤筒由于结构紧密，滤料较密实，使用寿命也长于普通滤袋，不易损坏。

2、箱体

箱体是除尘器的外壳，包括提供除尘空间的箱体；安置滤筒，隔离洁净气体的花板；含尘气体入口装置、洁净气体出口装置；收集过滤下来物料的灰斗以及卸灰装置、设备支架等。

3、清灰系统

当滤筒粉尘堆积到一定厚度时，除尘器阻力上升，这时清灰系统通过压差控制仪或者时间控制仪控制脉冲阀开关状态，利用高速压缩气体对滤筒进行喷吹，实现清灰的目的，保证除尘器阻力稳定在适当的范围。清灰系统包括气包、脉冲电磁阀、脉冲控制仪、喷吹管等。
