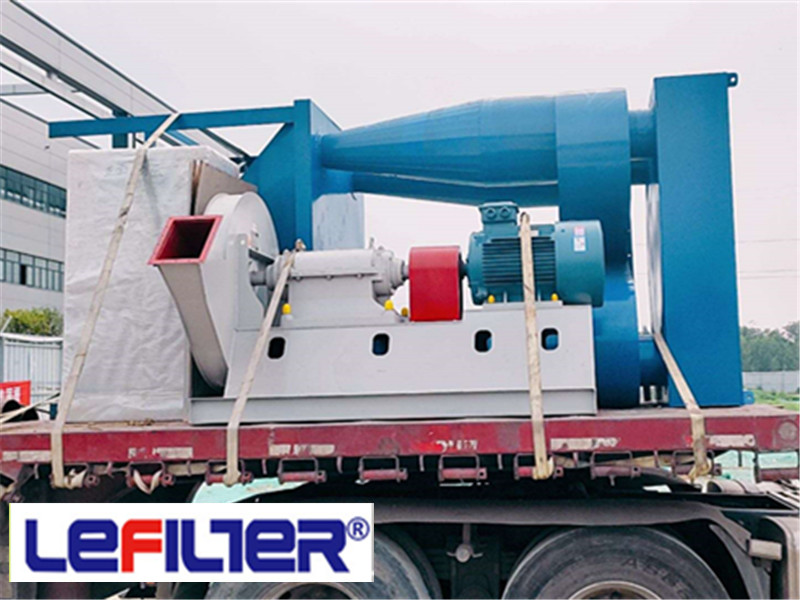

旋风除尘器是由进气管、排气管、圆筒体、圆锥体和灰斗组成。
旋风除尘器结构简单，易于制造、安装和维护管理，设备投资和操作费用都较低，已广泛用于从气流中分离固体和液体粒子，或从液体中分离固体粒子。当炭黑经引风机作用进入到旋风除尘系统后，含炭黑气流作旋转运动，借助于离心力将炭黑尘粒从气流中分离并捕集于器壁，再借助重力作用使尘粒落入灰斗。
旋风除尘器的各个部件都有一定的尺寸比例，每一个比例关系的变动，都能影响旋风除尘器的效率和压力损失，其中除尘器直径、进气口尺寸、排气管直径为主要影响因素。在使用时应注意，当超过某一界限时，有利因素也能转化为不利因素。另外，有的因素对于提高除尘效率有利，但却会增加压力损失，因而对各因素的调整必须兼顾。

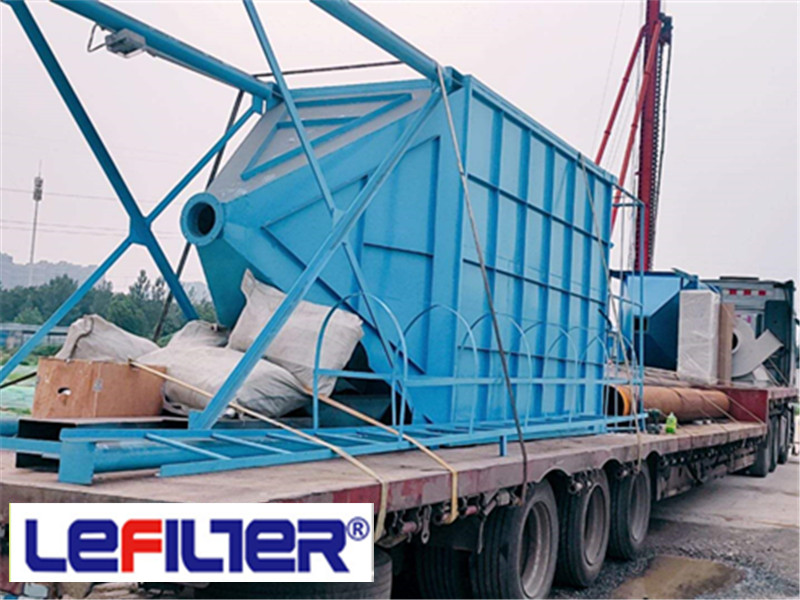

当含炭黑粉尘气体通过滤料时，炭黑粉尘被阻留在其表面上，干净空气则透过滤料的缝隙排出，空气过滤技术是脉冲布袋除尘器的基本原理。目前用于空气过滤的主要有纤维过滤、膜过滤(覆膜或薄膜)和粉尘层过滤，这三种方式都能达到将气溶胶中固体颗粒分离出来的目的，但它们的分离机理是不一样的。布袋除尘器的结构主要是由：上、中、下部、清灰系统和排灰机构等部分组成。布袋除尘器性能的好坏是除了正确的选择布袋的材料外，清灰系统对布袋除尘器起着重要的决定性作用。

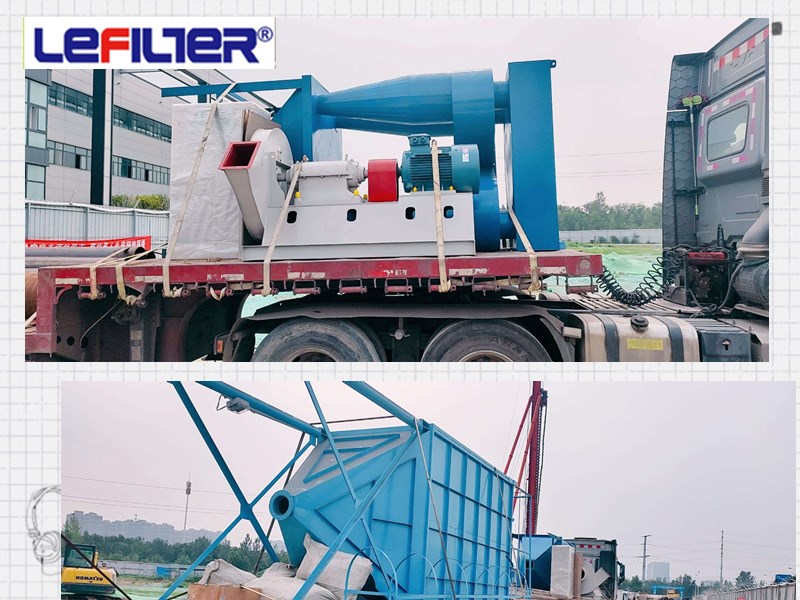

炭黑风运系统除尘案例
