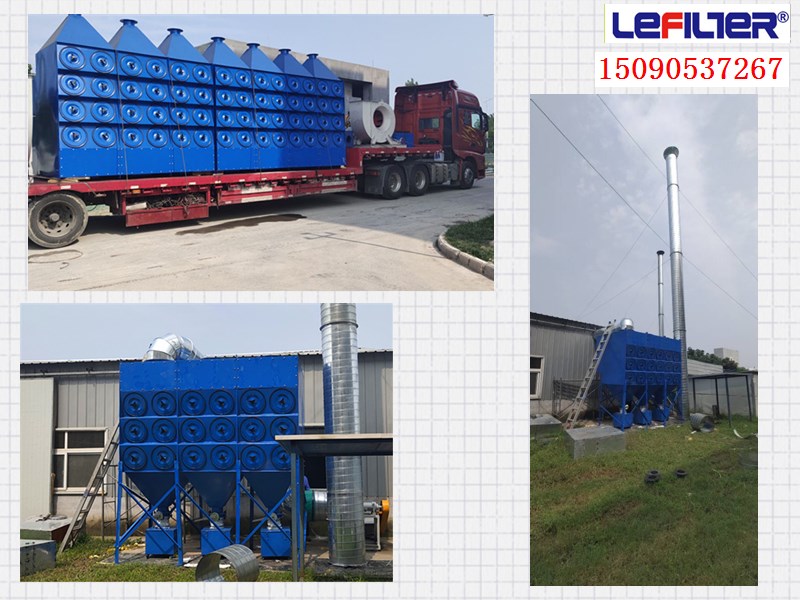

滤筒式空气过滤器收集空气中的烟气。

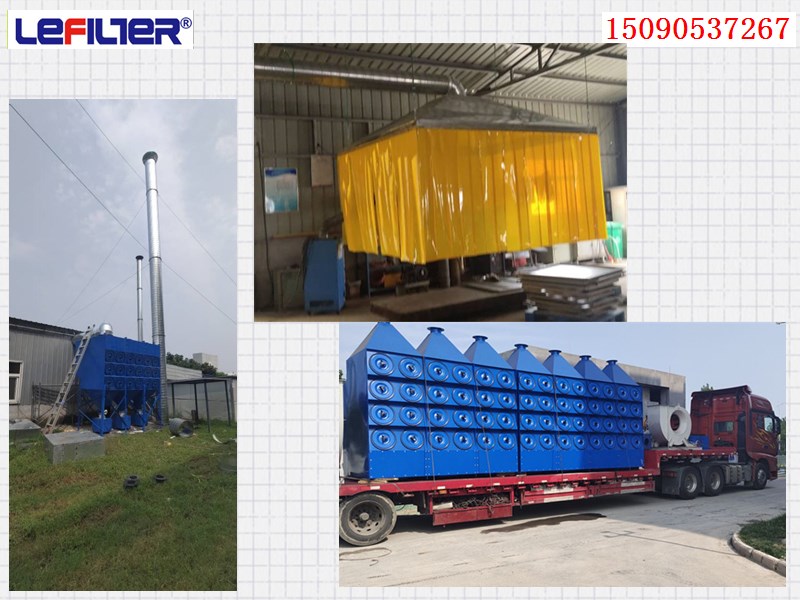

鉴于焊接生产的复杂性，每个工位大小并不统一，焊点分布也存在极大区别，因此需要的集尘罩尺寸也不尽相同，但无论多大的集尘罩首先都要确保焊接烟尘有效捕捉，小及一般大小的集尘罩不必担心，而过大尺寸如1*2m的集尘罩就需要额外在内部安装专门的挡风板，在外部安装防弧光帘，以增强对边缘区域焊烟的吸附，以防发生跑烟现象。
管路设计要以尽量避免发生风力衰减为原则，减少弯头，若车间内有行车还要进行避让，主管道可先预埋地面，支管道连接集尘罩，通过集合管网与除尘主机连成一体。主机只需考虑安放滤芯数目，这方面技术人员会提前计算清楚，无需担心。
