轴流式旋风除尘器的结构及功能介绍

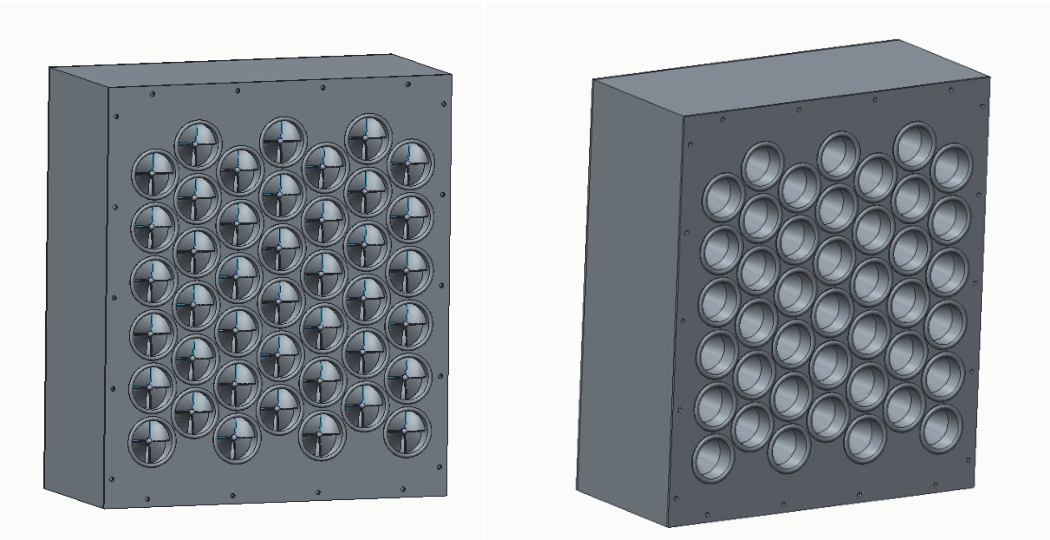

如下图所示（左侧为正面、右侧为背面）为过滤器单元的外形简图，过滤器单元由箱体、轴流式旋风除尘器、出风管组成，轴流式旋风除尘器为空气过滤器单元的主要工作部分。

空气过滤单元正面、背面示意图

1、箱体

箱体主要由上盖板、下盖板、外框和铆钉组成，主要用于安装轴流式旋风过滤器、出风管和暂时存放灰尘。

（1）铆钉

铆钉主要用于上盖板与外框、下盖板与外框之间的联接，使它们组成箱体及容纳灰尘的空间。

（2）上盖板

上盖板主要用于固定和承载轴流式旋风除尘器，并与外框和下盖板一起在铆钉的连接下组成暂时存放灰尘的空间。

（3）下盖板

下盖板主要用于固定和承载出风管，并与外框和上盖板一起在铆钉的连接作用下组成暂时存放灰尘的空间。

（4）外框

构成箱体的主要部分，主要用于箱体的支撑、固定出风管与轴流式旋风除尘器的相对位置，并与上盖板和下盖板一起组成暂时存放灰尘的空间。在过滤单元的正常使用过程中，外框会根据使用情况在四边开出一些出灰口，有专门的风机、装置或结构将被轴流式旋风除尘器分离出来的灰尘送走。

2、轴流式旋风除尘器

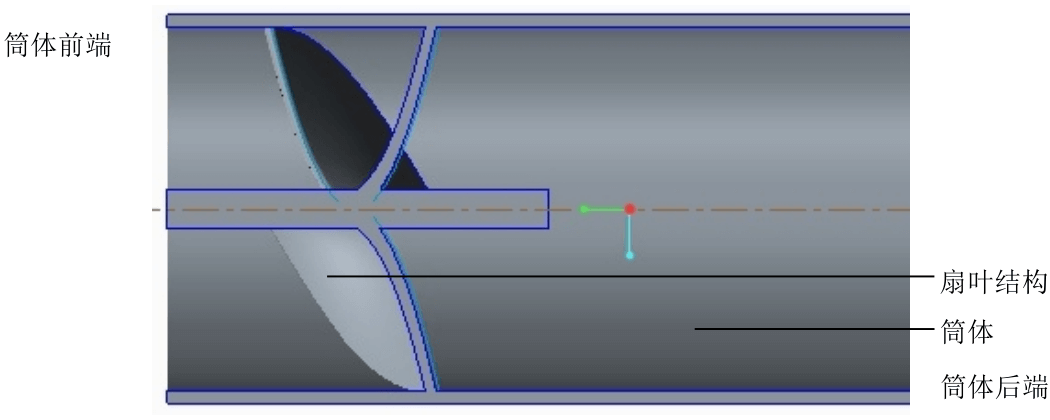

如下图所示为轴流式旋风除尘器的基本结构图（为节省空间，筒体截短了一部分），主要由筒体和扇叶结构两部分组成，但整个除尘器为一体结构，通过模具制成，为过滤单元的主要工作部分，除尘器后端为负压空间。

轴流式旋风除尘器内部结构的一部分

（1）筒体

筒体截面为圆形，由一种特殊的尼龙材料制成。用于固定扇叶和容纳空气。除尘器的后端为负压空间，因此含有灰尘的空气将从筒体前端进入筒体，经过扇叶结构后，干净的空气从筒体后部中心位置排出，灰尘则在筒体内壁边沿排出，最终进入箱体中。

（2）扇叶结构

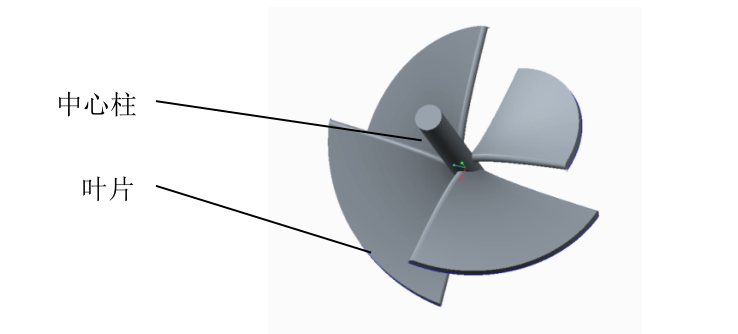

扇叶结构部分的制成材料与制成筒体的材料相同。有一个中心柱，若干片叶片围绕中心柱按一定的角度，互相无遮挡且彼此相邻地固定在同一圆周上，叶片的最外侧固定于轴流式旋风除尘器筒体的内壁，下图所示为由4片叶片组成的扇叶结构（为方便观察扇叶结构的组成，隐去了筒体）。由于筒体内壁和中心柱支撑结构的固定，当含尘气流通过扇叶结构后，含尘气流从直线流动方向改为一边快速旋转，一边向前的运动方式流动。因气流较快的旋转运动，会产生一定的离心力，在离心力的作用下，将灰尘与干净的空气分开。干净的空气在除尘器筒体的中心部分，由筒体后部中心流出，进入出风管。灰尘在除尘器筒体内壁的周边，由筒体后部周边排入箱体。

轴流式旋风除尘器扇叶结构

3、出风管

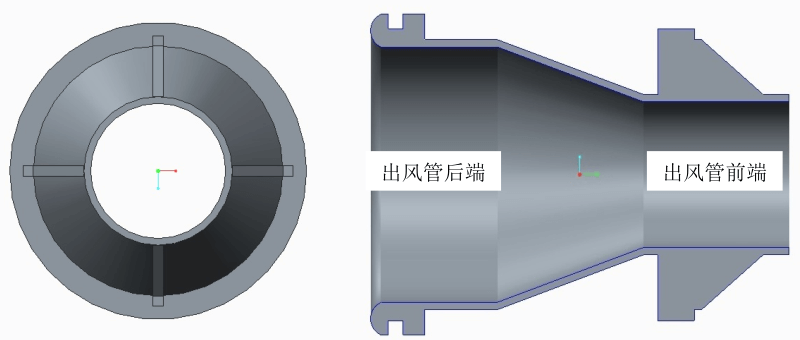

如下图所示，为出风管在过滤单元中的位置及基本结构图。出风管的制成材料与筒体、扇叶结构所用材料相同。其主作用为收集洁净的空气，确保过滤器单元输出的洁净空气中尽可能的不含有被分离的灰尘。

轴流式旋风除尘器出风管结构图

出风管的后端为负压区域，含有灰尘的空气经过扇叶结构会旋转起来，在离心力作用下将灰尘颗粒与洁净空气分离开来，并从除尘器筒体的后端排出。为了保证从出风管排出相对洁净的空气中尽可能的不再含有已经被分离的灰尘，因此出风管的前端将插入到除尘器筒体的后部的中心部分，这样从筒体排出的灰尘和洁净的空气就被分离了开来，使得从出风管排出的洁净空气中就几乎不含有已经被分离的灰尘了。
