外滤式脉冲喷吹型袋式除尘器的工作机理

大气污染的主要原因是企业生产制造中工业粉尘的大量排放，为了解决工业粉尘排放问题，在制造企业中应用除尘装备是一种十分有效的解决方法。袋式除尘器是能够降低工业细小粉尘排放的流体装备，由于其除尘效果好，运行稳定性高，在化工、冶金、电力等行业都得到了广泛的应用。

袋式除尘器工作过程有两个状态，分别为过滤状态和清灰状态。过滤状态旨在利用滤袋将含尘气流中气体和粉尘分开；清灰状态旨在将除尘器工作过程不断累积在滤袋外的粉尘，通过喷吹等技术将滤袋外粉尘予以清除，从而提高过滤效率。

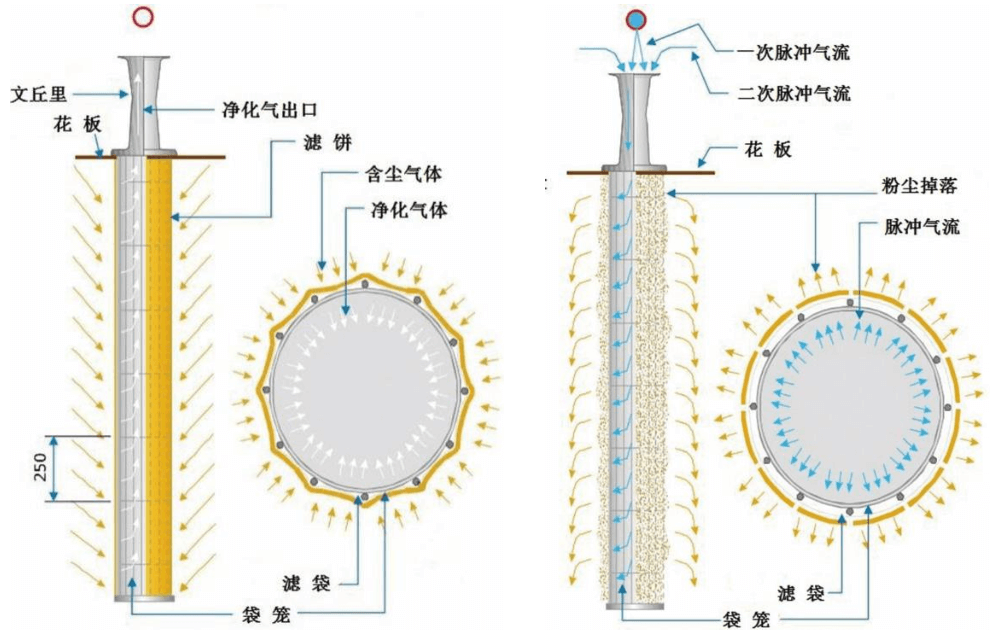

袋式除尘器工作原理图

外滤式脉冲喷吹型袋式除尘器，其工作过程大体可描述成：含尘气流通过引风机的吸引力被吸入灰斗，中间经过导流板，气体则均匀的分配到各袋室中，各袋室中均安装有很多条滤袋，含尘气流经过众多滤袋后，含尘气流被分为粉尘与洁净气流，粉尘隔离在滤袋外，洁净气流通过滤料进入滤袋中，洁净气流到达净气室后排放到空气中。滤袋外的粉尘随着过滤过程时间的增长而不断累积，使得除尘器过滤阻力也随之增加，当达到过滤时间或过滤阻力达到健康范围中的上限值，打开脉冲阀，立即有高压气体进入喷出管，继而从喷嘴喷出进入滤袋。高压气体进入滤袋后会随机产生相当于喷射气体数倍的二次引流，喷射气流与二次引流共同作用，滤袋内侧的压力瞬时升高，滤袋开始膨胀，由之前内凹的形状变成外凸的形状，由于作用时间极短，在变形达到峰值时产生一个很大的反向加速度，滤袋外的粉尘由于惯性无法产生相同的加速度，随之尽数脱落进入灰斗中。此为除尘器设备过滤喷吹的过程。袋式除尘器工作原理如上图所示。
