袋式除尘器的过滤状态和清灰状态介绍

袋式除尘器是一种通过“过滤-清灰-过滤”的工作模式，将烟气中的固体颗粒截留在滤袋外，排出洁净气体的气固两相分离设备，通过降低工业粉尘排放量达到环境保护的目的。其产品典型结构如下图所示，主要分为进气口、净气室、中箱体（滤袋过滤区）、灰斗、出气口、清灰装置和框架等几部分。

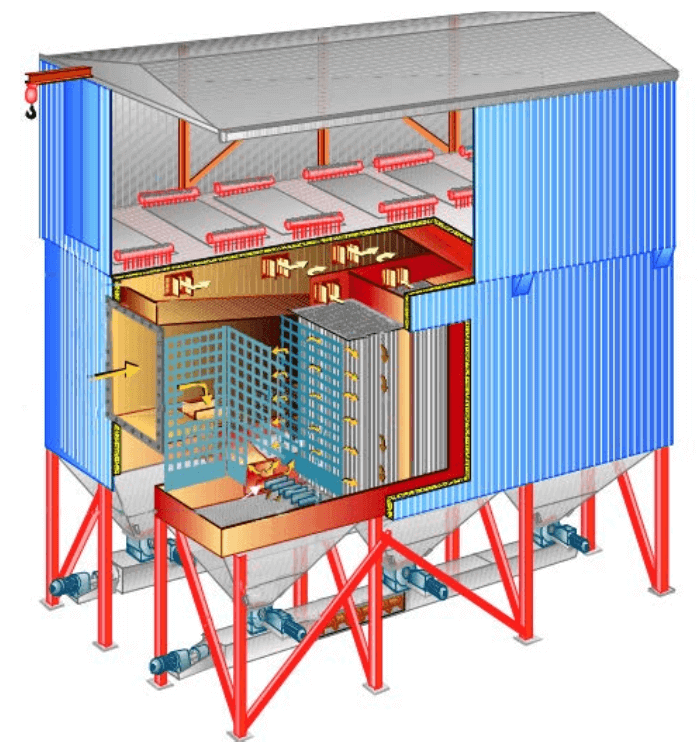

袋式除尘器典型结构图

袋式除尘器正常运行状态主要分为过滤状态和清灰状态两个阶段，过滤状态目的在于利用纤维性滤袋过滤含尘气流，完成气固分离，净化烟气；清灰状态目的在于随着滤袋外表面粉尘积累，利用气体喷吹等技术清除滤袋外表面过量的粉尘，从而提高过滤效率。

过滤状态：袋式除尘器运行时，箱体处于负压状态，含尘气流从下方进气管道被吸入箱体内部，经导流板分流后，从灰斗自下而上流动，其中粒径大、密度大的粉尘经重力作用沉降到灰斗中，而剩下的粒径小、密度小的粉尘颗粒在负压作用下，随气流流动到中箱体，通过箱体内悬挂的大量纤维性滤袋，在滤袋外表面的筛滤、惯性碰撞、扩散、挂钩、静电等作用下，粉尘颗粒被阻留下来沉积在滤袋外表面，净化气则穿过滤袋进入净气室，通过出口管道排入大气中。

袋式除尘器的过滤状态和清灰状态

清灰状态：随着滤袋表面沉积的粉尘层厚度增加，袋式除尘器的过滤阻力也会变大，当达到规定值时，为保证除尘效率，需利用清灰装置清除滤袋表面粉尘。脉冲袋式除尘器利用压缩空气对滤袋喷吹清灰，脉冲清灰装置主要由电磁脉冲控制阀、气罐、喷吹管、诱导器和控制仪等部分组成。喷吹管装配在花板上方，其上设有一脉冲阀，并与充满压缩空气的气罐相连，喷吹管下方设有正对花板孔中心的喷嘴。当过滤阻力超过规定值时，利用PLC控制脉冲阀打开，气罐内的压缩气体在极短时间内一次通过各脉冲阀，经喷吹管上的喷嘴诱导数倍于喷射器两的空气进入相应滤袋内，形成空气波，导致滤袋急剧膨胀变形并产生冲击振动，当空气波的瞬间冲击效应消失后，滤袋快速收缩，从而使附着在滤袋表面的粉尘落入灰斗内，完成清灰。一般清灰时间较短，完成后继续进行过滤过程，形成“过滤-清灰-过滤”的工作模式。
