脉冲喷吹布袋式除尘器结构介绍

布袋式除尘器是一种主要用于工业含尘废气过滤的除尘装置，能够将废气中的粉尘颗粒进行过滤净化使其达到排放标准。布袋式除尘器的除尘方法有多种，使用比较多的有机械振打清灰、回转反吹清灰、声波清灰、脉冲喷吹清灰四种。根据不同的工业环境上述几种方法都有使用。

脉冲喷吹清灰的布袋式除尘器包括上部箱体、中部箱体、下部箱体（灰斗）、清灰系统（脉冲喷吹系统）、排灰装置等组成，主要结构部件如图所示。

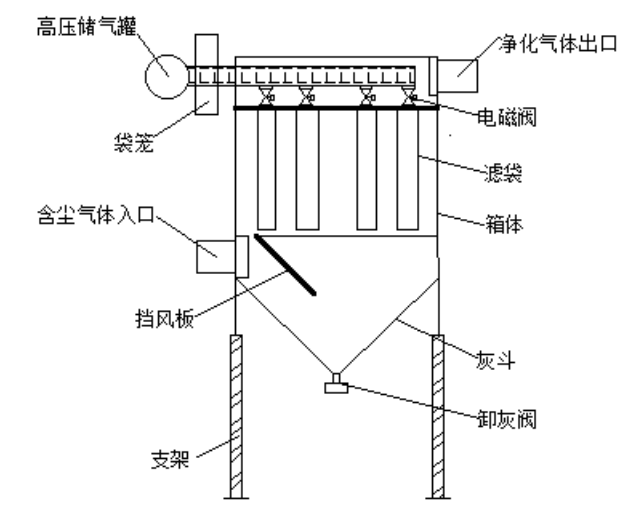

脉冲喷吹布袋式除尘器结构图

（1）上部箱体：上部箱体又被称为净气室，布袋式除尘器的上部箱体装有压缩空气气包、脉冲阀、喷吹管、压缩空气管路、引风机以及出气口等。上部箱体主要安装有脉冲喷吹清灰的控制执行器及相关部件，过滤后的气体会先经过净气室然后通过排风口排放到大气中。

（2）中部箱体：中部箱体或者说是袋室，这部分主要放置着布袋式除尘器的过滤布袋。含尘气体通过入风口进入滤袋，在引风机系统的辅助下含尘气体中的大部分粉尘会被阻隔在过滤布袋内部，达到净化废气的效果。

（3）下部箱体（灰斗）：下部箱体指的就是用于收集和存放粉尘的灰斗。布袋式除尘器的灰斗通常也作为含尘气体的入口，灰斗中的挡风板可以吸收含尘气体中高速运动粉尘颗粒的动能并降低风速，可以保护滤袋不被损坏。而且大颗粒的粉尘会直接落到灰斗中，其它部分粉尘在被过滤布袋过滤后会在脉冲喷吹清灰环节落入布袋。

（4）清灰系统（脉冲喷吹系统）：清灰系统主要是脉冲喷吹清灰的控制执行器及相关部件，包括压缩空气气包、脉冲阀、喷吹管、压缩空气管路等。布袋式除尘器控制系统当下达脉冲喷吹清灰指令时脉冲阀会动作，此时压缩的空气会进入滤袋进行清灰操作。进入滤袋的压缩气体气压最高约为0.4MPa（不同的型号的装置会有差别），脉冲阀控制的高压气体喷吹时间可以根据现场情况在0.01s-0.5s（不同型号的脉冲阀喷吹时间范围会有差别）范围内进行调节。

（5）排灰装置：排灰装置主要指的是卸灰阀和插板阀。卸灰阀分为干式排灰和湿式排灰两类，需要根据情况选择适合的卸灰装置，目前布干式排灰装置用的比较广泛。插板阀安装在卸灰阀前面，可以方便工作人员进行卸灰和检修。

（6）其他：包括进风通道、出风通道、箱体、储气罐、顶盖、支架和引风机等。进风通道和出风通道的阀门都是防水的高性能阀门，即使在雷雨等恶劣天气也能保证除尘器的密闭性。箱体指的是上部箱体、中部箱体和下部箱体的外壳，顶盖是除尘器的顶部遮盖，都是为了形成密闭环境保护内部部件。检修架在布袋式除尘器箱体的两侧，可以方便工作人员对除尘器进行安装、拆卸和检修。引风机可以辅助过滤布袋内的气体进入净气室，加快工作效率，但是引风机的转速要严格控制，如果转速过快会导致大颗粒粉尘通过过滤布袋进入净气室。
