石灰石-石膏脱硫系统工艺流程介绍

烟气脱硫系统主要由烟气控制、浆液控制、电力控制三大部分组成。脱硫流程是将原烟气通过风机引入脱硫塔内，经过制浆系统得到的新鲜石灰石浆液通入脱硫塔浆液池内，经循环泵抽取至喷淋层后进行喷淋，浆液液滴与烟气充分接触发生反应，石灰石浆液被氧化得到石膏晶体，并从底部排除，经脱水处理后应用于生产制造行业。除雾器去除烟气夹杂液滴，通过出口管道排出脱硫塔，喷淋浆液流入循环浆液池进行循环再利用，提高整体经济性。具体工程案例上位机设计如下图所示。

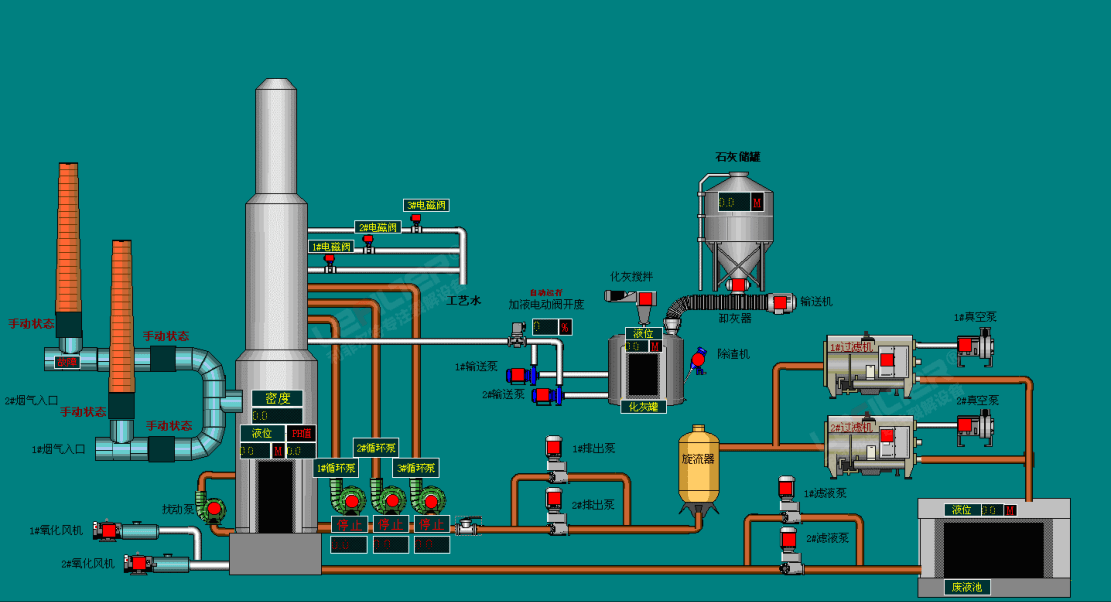

脱硫系统工程上位机设计

（1）烟气系统

该系统主要实现两个功能，一是控制烟气流向，若需经过脱硫系统，则切换手动状态，将进出口阀门打开，烟气通入脱硫系统；若不需则关闭阀门，烟气不经脱硫系统直接排出；二是控制烟气量，为了实现不同煤种均达到预期脱硫效果，需针对不同含硫量煤控制原烟气量，以保证脱硫效率。

（2）烟气吸收系统

该系统作为整个脱硫系统中心，主要实现自上而下喷淋石灰石浆液，烟气自下而上通入，两者逆流混合提升脱硫效果。反应副产物亚硫酸钙沉入底部，经氧化后通入石膏脱水系统再次利用。

（3）制浆系统

该系统主要负责制备新鲜浆液，对石灰石进行反复研磨搅拌后经旋流器对浆液进行分离后，通过调节电动阀开度来控制通入脱硫系统的浆液量。

（4）石膏脱水系统

该系统主要负责对脱硫副产物石膏进行脱水处理后循环再利用。石膏经排出泵到达旋流器，经分离后部分石灰石浆液通入脱硫塔内循环利用，石膏经脱水后可用于其他工业生产。

（5）电力监测系统

该系统主要用于脱硫系统供电及监控调节控制。对整个系统各模块供应电力，同时监测设备运行情况，控制系统启停，对故障进行诊断处理。
