袋式除尘器外滤式和内滤式的区别

按照过滤方式的不同可将袋式除尘器分为内过滤式与外过滤式。

内过滤袋式除尘器的结构如下图所示，在内过滤袋式除尘器的内部腔体中，滤袋呈倒置放置，即滤袋底部悬挂在上方，滤袋的开口方向朝下。工业含尘废气从底部进风口进入腔体，通过滤袋入口，随着上升气流流入滤袋内部。由于滤袋材料具有良好过滤性质，含尘气流中的颗粒粉尘会附着在滤袋内表面上，同时滤袋保持良好的透气性，洁净气体穿过滤袋随着上升气流继续流动，最终被排放管道收集并排入大气中。内过滤袋式除尘器的滤袋外部为干净气体，该结构特点使得其可以在不停产的情况下进行腔体内部的检修操作。滤袋底部采用悬挂方式放置，这样滤袋内部无须使用袋笼进行支撑，使得滤袋在更换时更加简洁方便；内过滤式除尘器一般适用于机械清灰和逆气流清灰，但这两种清灰方式容易使得除尘器滤袋破损。

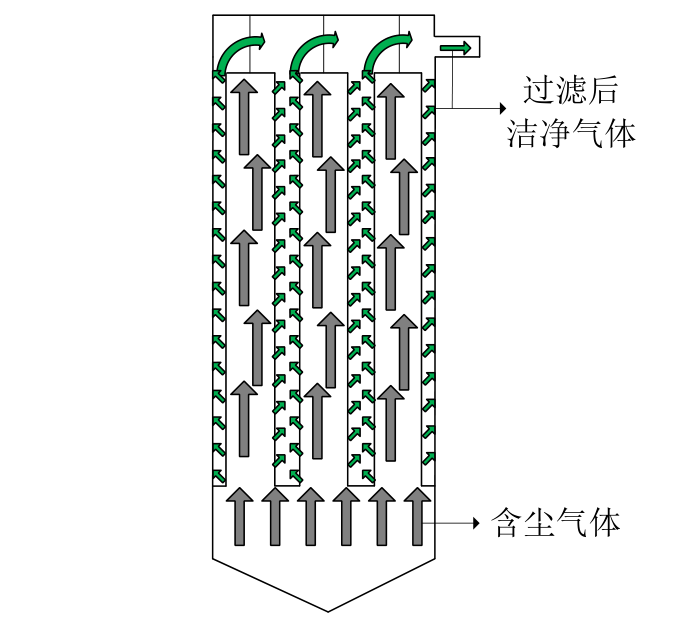

内滤式袋式除尘器结构图

外过滤袋式除尘器的结构如下图所示，滤袋通过袋笼进行支撑固定，与内过滤相反滤，袋开口朝上，工业含尘废气从底部进风口进入腔体，直接与滤袋外表面接触，由于滤袋材料有良好的过滤性质，含尘气流中的粉尘颗粒会附着在滤袋外表面上，过滤后的洁净气体进入滤袋内顺着上升气流排出。外过滤袋式除尘器的滤袋外部为含尘废气，若要进行内部检修必须在停机的状态下才能打开腔体，以免造成废气泄露。同时需要配套制作与所用滤袋等长的袋笼来固定安置滤袋，长时间使用后袋笼与滤袋频繁接触容易磨损滤袋。外过滤式适用于脉冲喷吹清灰、高压气流反吹清灰等。

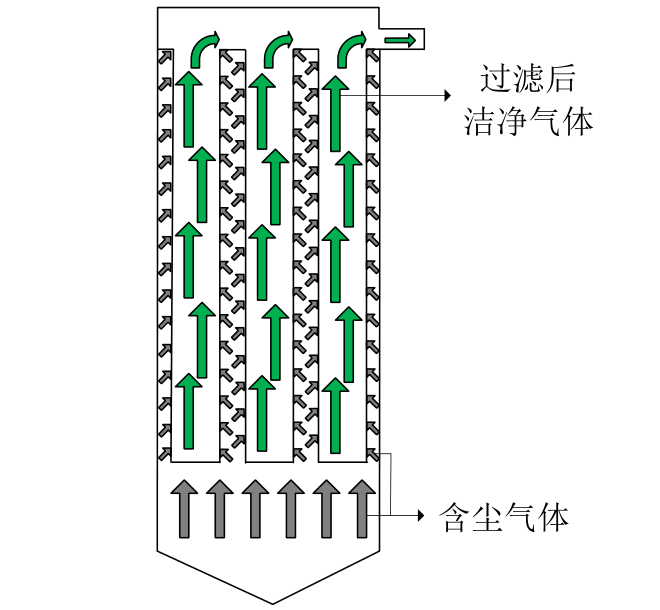

外滤式袋式除尘器结构图
