卧式脉冲滤筒除尘器的运行过程

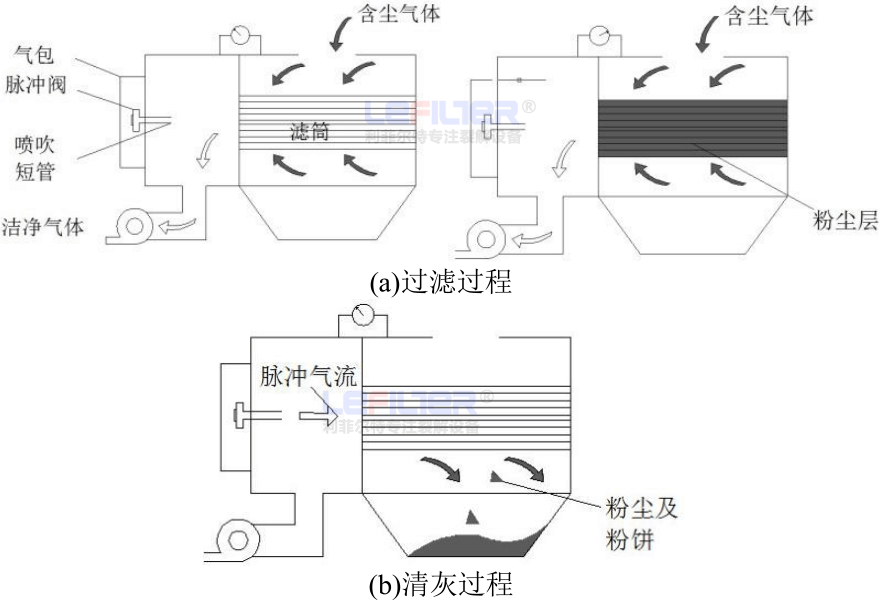

卧式脉冲滤筒除尘器的运行过程如图所示，主要分为两部分：过滤过程和清灰过程。

卧式脉冲滤筒除尘器的运行过程

过滤过程

通过送风管道，含尘气流从设在箱体顶部或侧面的进风口进入除尘器。颗粒较大或比重较重的粉尘在重力作用下，顺着自上而下的气流直接沉降到灰斗内，或者在碰撞到箱体边壁，在惯性力作用下沿着边壁沉降到灰斗内。小颗粒粉尘则随气流通过滤筒时被过滤出附着在滤筒表面，洁净气体从花板孔处进入净气室，再经由出口排除。过滤过程中气流组织的均匀性起到非常重要的作用。

清灰过程

随着粉尘在滤筒表面越积越多形成饼状粉尘团（常称为滤饼），滤筒的阻力增大，导致除尘器的阻力也增大。为了保证除尘器正常运行，其阻力达到1000-1500Pa时就应该进行清灰。当达到设定的阻力值或设定的时间时，在脉冲控制仪的作用下，脉冲阀打开，气包内的压缩空气通过脉冲阀来到喷吹短管，喷射出高速气流进入滤筒，同时还诱导了5-6倍喷射气量的诱导气流一起进入滤筒内，在此过程中滤筒内出现瞬间正压，使沉积在滤筒壁面的滤饼变形、断裂并脱离滤筒，在重力的作用下掉入灰斗，收集到的粉尘通过卸料阀排出。

清灰的基本要求是实现滤饼从滤筒上迅速并均匀的剥离。清灰强度需合理：清灰强度不够，则无法将附着的滤饼清除，不能进行有效清灰；清灰强度过大，一是破坏了粉尘初层，二是容易造成滤筒破损，三是造成了不必要的能耗损失。清灰效果的好坏影响除尘器的阻力、效率、滤筒的使用寿命和运行的经济效益。
