卧式脉冲滤筒除尘器结构组成

卧式脉冲滤筒除尘器主要由箱体、脉冲清灰系统和滤筒组成。下图为卧式脉冲滤筒除尘器的实物图及结构简图。

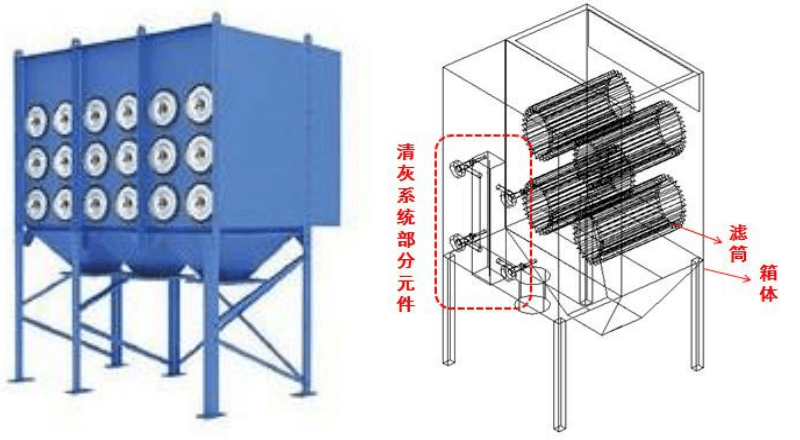

卧式脉冲滤筒除尘器实物图及结构简图

一、箱体

箱体，除尘器结构设计的对象，主要是指隔开含尘气室和净气室以及对整体起支撑作用的固体结构，外部结构包括除尘器外壳、支柱、梯子、平台等，内部结构包括花板、灰斗等。合理的箱体结构布置有利于除尘器内气流组织分布及粉尘的收集。

二、脉冲清灰系统

脉冲清灰系统，清灰系统设计的研究对象，由气包、脉冲控制仪、脉冲阀、喷吹管等硬件构成，是影响除尘器正常运行的关键系统。

①气包

气包在脉冲清灰系统中起到稳压作用，提供清灰气源。气包的本质就是储气罐，原则上讲，气包的容积越大越能够提供稳定的气压。但从实际工业应用来看，气包容积受空间、成本等因素限制，因此气包容积大小需要进行两方面的考量。气包属于压力容器，制造后需进行压力实验。在清灰过程中，喷吹一次后要求气包内压力不低于原来的85%。

②脉冲控制仪

脉冲控制仪被称为脉冲清灰系统的“大脑”。可以通过调节脉冲控制仪的脉冲周期和脉冲宽度，实现定时清灰。也可以根据除尘器内阻力的大小进行调节，使其稳定在一定范围内，保证除尘器的正常运行。

③电磁脉冲阀

电磁脉冲阀是执行脉冲控制仪命令的元件，是清灰喷吹系统中压缩空气“开关”，主要由阀体、阀盖、膜片及复位弹簧等构成，直接与气包相连。在卧式脉冲滤筒除尘器中，通常是由一个脉冲阀控制一个滤筒。应当注意，不同的国内外生产厂家产出的脉冲阀制造精度不一，控制的滤筒面积不同，提供的脉冲性能曲线也不同。

④喷吹管

卧式脉冲滤筒除尘器中，喷吹短管直接与脉冲阀相连，能够有效避免气流偏斜对清灰造成的不利影响。

三、滤筒

滤筒是卧式脉冲滤筒除尘器的过滤元件，常为直通式，顶部有密封圈，由外层、内层和中间层构成。内层和外层有金属网，中间为褶皱型滤料，如下图（a）所示。安装时滤筒从箱体外部延固定钢架插入，并由外部盖板固定，盖板见下图（b）。

滤筒及其盖板

滤筒的性能和质量直接影响除尘器的过滤过程和清灰过程。在卧式滤筒除尘器中，为减少上部积灰面积，常常使用椭圆形滤筒。
