ldb70脉冲袋式除尘器的工作过程

袋式除尘器具有除尘效率高、排放浓度低、运行稳定等显著优点，已被广泛应用于燃煤、水泥、石油化工等各行业的烟气过滤排放中，成为目前控制工业烟气细微颗粒物排放的主流技术。

ldb70脉冲袋式除尘器的工作过程主要分为滤袋过滤过程和脉冲喷吹清灰过程两个阶段，滤袋过滤过程的主要作用是将含尘气体中的粉尘与洁净气体分离，使粉尘附着在滤袋表面；脉冲喷吹清灰过程的主要作用是清除粘附于滤袋表面上的粉尘层，以保证除尘效率。

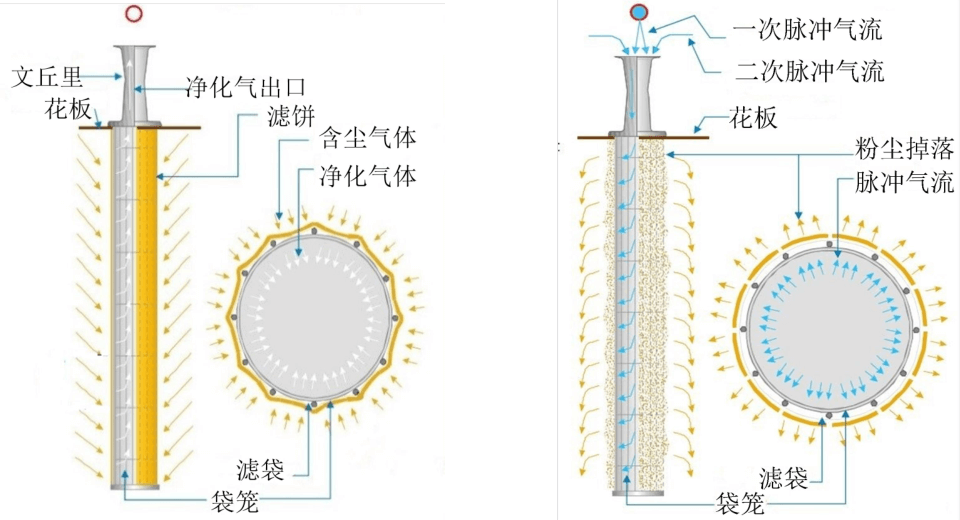

滤袋过滤状态与脉冲喷吹清灰状态示意图

滤袋过滤过程：袋式除尘器运行过程中，在引风机抽取的负压环境下，含有粉尘的气体由除尘器下部的进气管道进入，经导流板分流从灰斗自下而上流动，粒径较大的粉尘由于自身重力的作用直接落入灰斗中，其余粒径较小的粉尘随气流流向滤袋。粉尘颗粒依靠与滤袋发生的拦截、筛滤、钩挂和扩散等综合作用沉积在滤袋表面，过滤后的洁净气体透过滤袋，进入净气室，经排气管道排出。

脉冲喷吹清灰过程：对于脉冲喷吹清灰类型的袋式除尘器，采用压缩空气对滤袋进行喷吹清灰。脉冲喷吹清灰机构由储气罐、脉冲喷吹管和电磁脉冲控制阀等部件组成，净气室内花板上方装配有脉冲喷吹管，喷吹管下侧正对滤袋袋口中心处设有喷吹口，喷吹管上设有一个与充满压缩空气的气罐相通的脉冲阀。随着过滤的进行，滤袋表面的粉尘逐渐增加，滤袋的过滤阻力也会相应增加，当滤袋的过滤阻力值超出设定的阈值或者过滤时间过长，此时处理风量明显下降，过滤效率降低。为了清除滤袋外表面附着的粉尘层，提高烟气处理量及过滤效率，PLC控制脉冲电磁阀进行喷吹，气罐中的压缩空气以极短的时间按次序通过喷吹管上的喷嘴诱导出数倍于喷射气量的空气进入滤袋，形成空气波，使滤袋由袋口至底部产生急剧的膨胀和收缩变形，形成强烈的清灰作用，粉尘掉入灰斗。最终灰斗中的粉尘由卸料阀排出，经输灰系统将其输送出去，进行后续回收处理。
