袋式除尘器脉冲喷吹清灰时滤袋动态响应过程

袋式除尘器在脉冲喷吹清灰过程中，喷嘴在极短的时间内将压缩气体高速喷出，同时诱导出5-7倍于喷吹气量的空气进入滤袋，使滤袋在短暂的时间内发生急剧的“膨胀—收缩—膨胀”变形，其表面的粉尘层顺势脱落。滤袋动态响应的强度大小也是影响脉冲喷吹清灰控制效果的因素之一。

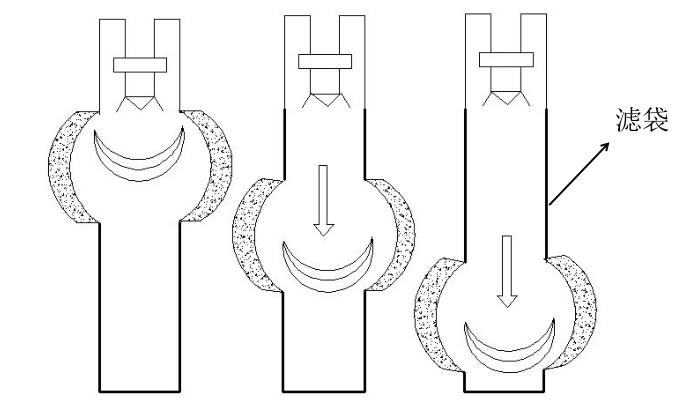

脉冲喷吹清灰过程示意图

脉冲喷吹清灰时滤袋某一横截面上滤布对喷吹气流的动态响应过程：

(a)正常过滤状态：即脉冲喷吹气流未到达此处截面时，由于引风机的抽取，滤袋内部呈现负压环境，滤袋外压力大于滤袋内压力，袋笼受到滤布的挤压作用，在脉冲喷吹气流到达此处之前，滤袋始终维持过滤的稳定状态。

(b)脉冲喷吹气流到达至滤袋开始向外运动状态：喷吹气流进入滤袋后，滤袋内压力迅速升高，当滤袋外压力大于滤袋内压力时，滤袋不发生向外的运动；当滤袋外压力小于滤袋内压力时，滤袋开始发生向外的运动。

(c)滤袋开始向外运动至出现环向应力状态：由于滤袋外压力小于滤袋内压力，滤袋向外运动，由于粉尘层对滤袋产生压力，此时粉尘层不会脱落。随着喷吹气流的增加，滤袋发生膨胀形变至张紧，此时出现环向应力。

(d)出现环向应力至滤袋出现最大变形状态：当滤袋发生张紧时，内压逐渐升高，使得滤袋继续发生向外的运动，环向应力的出现使滤袋的运动减慢，滤袋阻止粉尘层继续向外变形并牵引粉尘层向内运动，产生拉应力。当拉应力大于粉尘层与滤袋之间的粘附力时，粉尘层将会从滤袋上脱落。整个过程就是脉冲喷吹清灰过程中滤袋发生的动态运动。
