钢厂脉冲袋式除尘器管网系统故障分析

除尘器系统的外管网的设计在一定程度上制约着除尘效率的提高，如果在空间及场地允许的条件下，需要尽量以垂直管道来代替水平管道。除尘管道布置若采用水平管道，为防止管道内积灰，通常水平管道所需风速与垂直管道相比要高出3m/s左右，所以水平管道直径要比垂直管道直径减小，这将增加单位长度内系统阻力，使风量明显下降。同时如果水平放置的管道积灰清理不及时，将造成管道堵塞的严重后果，这就需要在水平管道处安装清灰孔定期清理积灰。另外若使用过多的异形管件如弯头、三通等，也将导致除尘系统局部阻力过大。应尽量避免或减少使用异形管件以降低系统阻力提高除尘效率。除尘器管网系统中常规故障一般就是堵塞和破损，由于风量设计和管道走向设计的不合理，容易导致管道经常性破损。

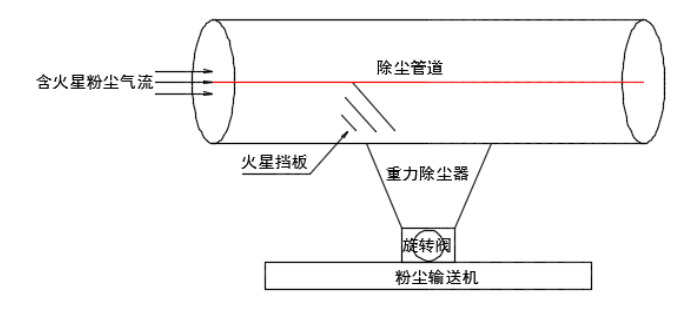

火星捕集器示意图

而有些钢厂在除尘系统的外管网上曾设计有非常简易的火星捕集器，如上图所示含火星的粉尘在进入简易火星捕集器时，由于该捕集器内设计的挡板可以讲高速流动的粉尘阻挡，直接可将大颗粒含火星粉尘捕捉并让其落入除尘器内，从而保障了含火星的粉尘无法进入到后端的脉冲布袋式除尘器中，但是由于这些挡板长时间的与气流正面阻挡，挡板会受损，并且在设计时为了不影响粉尘正常流动，这些挡板主要集中安装在除尘外管网的中心线以下，导致有时粉尘气流中带有大量火星因无法在进入除尘器袋仓之前被捕集，往往会烧坏滤袋，当除尘器前端设计的捕集器故障或者没有设计火星捕集器时，粉尘中大颗粒火星就会畅通无阻的通过除尘系统外管网抵达脉冲袋式仓内，为消除烟气中可能出现的火星，最有效的防范措施是在烟气进入袋式除尘器之前安装火星捕集器把火花从烟气中除掉。
