ldb70脉冲袋式除尘器（低压长袋脉冲喷吹袋式除尘器）详细介绍

ldb70脉冲袋式除尘器（低压长袋脉冲喷吹袋式除尘器）是脉冲喷吹清灰袋式除尘器的一种，所谓脉冲喷吹清灰是借助普通压缩空气作为清灰能源，由PLC可编程控制器或单片机控制电磁脉冲阀产生远高于袋式除尘器过滤气流压力和过滤风速的短促脉冲气流，逆向对滤袋进行喷吹振动完成清灰过程。脉冲喷吹清灰是目前袋式除尘器中清灰效果最好的清灰方式。

根据袋式除尘器需用气源压力的不同，通常将压力≥0.5MPa的称为高压，压力为0.3~0.5MPa的称为中压，压力≤0.3MPa的称为低压。一般工厂压缩空气管网内压力均可达到0.5MPa，所以均可达到各种压力袋式除尘器对清灰气源的需求。

所谓长袋即是指滤袋长度而言，通常称长度>4.5m的滤袋称为长袋，而长度≤4.5m的滤袋则称为短袋。

脉冲喷吹，也叫管脉冲喷吹，是指在滤袋上方设置喷吹管，每根喷吹管上对应滤袋口中心处设有喷吹孔，一个滤袋口对应一个喷吹孔，清灰时从脉冲阀出来的短促高压脉冲气流由喷吹管引入并通过喷吹孔的喷射作用射入滤袋，喷吹时在气流周围形成负压区，并引导周围的气体随高压气流一同进入滤袋，增加进入滤袋的清灰气体量，使滤袋产生振动，加上逆气流反向穿过滤袋的作用使滤袋上的粉尘剥落下来，从而完成一次清灰过程。管脉冲喷吹式袋式除尘器的每个喷吹管由一个脉冲阀连接供气，每根喷吹管对应一排滤袋的清灰，所以国内也称为行脉冲喷吹袋式除尘器，简称行喷吹袋除尘。

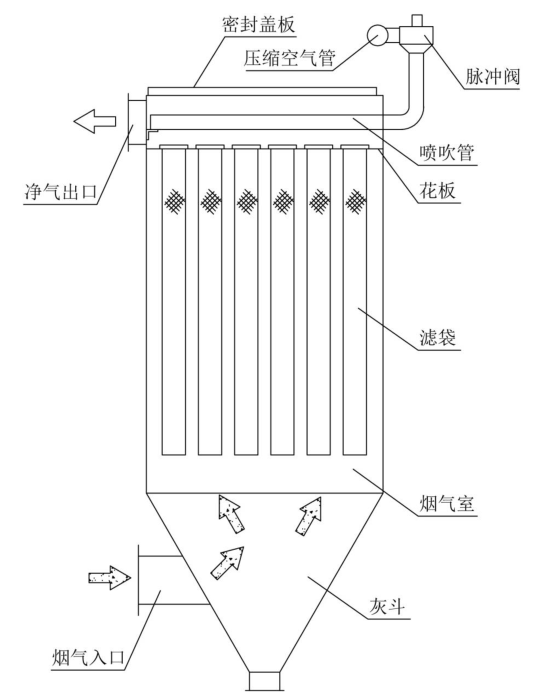

低压长袋除尘器原理图

回转喷吹定位装置采用定位自锁机构，极大的保证了喷吹管在旋转定位过程中与滤袋孔的同心度，有效的避免了喷吹孔与滤袋孔不同心，保证滤袋不被清灰压缩空气吹破，如图2-5所示。

定位装置主要由旋转定位盘、旋转驱动气缸、旋转定位气缸、接近开关、自锁定位板及附件组成。旋转定位盘其作用就是带动喷吹管进行旋转，在到达喷吹位置时停止并锁定，其圆周装配有均布的定位销轴，用来进行位置锁定，销轴的数量与除尘器滤袋分组数量一致；旋转定位气缸采用双活塞杆式气缸，一端连接自锁定位板，另一端通过连接板连接旋转驱动气缸，气缸活塞初始位置为自锁定位板锁定位置；旋转驱动气缸是对旋转定位盘进行驱动，使旋转定位盘旋转；接近开关是在旋转定位盘转动时，对定位销轴进行监测。

在执行旋转动作时，PLC可编程控制器首先对旋转定位气缸电磁线圈加电，活塞杆向左侧运动推动自锁定位板脱离旋转定位盘上的定位销轴，同时，右侧活塞杆通过连接板驱动旋转驱动气缸向左侧转动，在旋转定位气缸停止动作时，自锁状态解除，且旋转驱动气缸就位。然后，PLC可编程控制器再对旋转驱动气缸电磁线圈加电，活塞杆推动旋转定位盘进行旋转。在旋转过程中，当PLC可编程控制器收到接近开关监测到有定位销轴移动到位的信号时，断开旋转定位气缸电磁线圈电源，此时活塞杆向右运动回到初始位置，自锁定位板在旋转定位气缸的作用下向右运动，当卡住定位销轴后，定位成功，此时旋转驱动气缸电磁线圈断电，活塞杆收回。

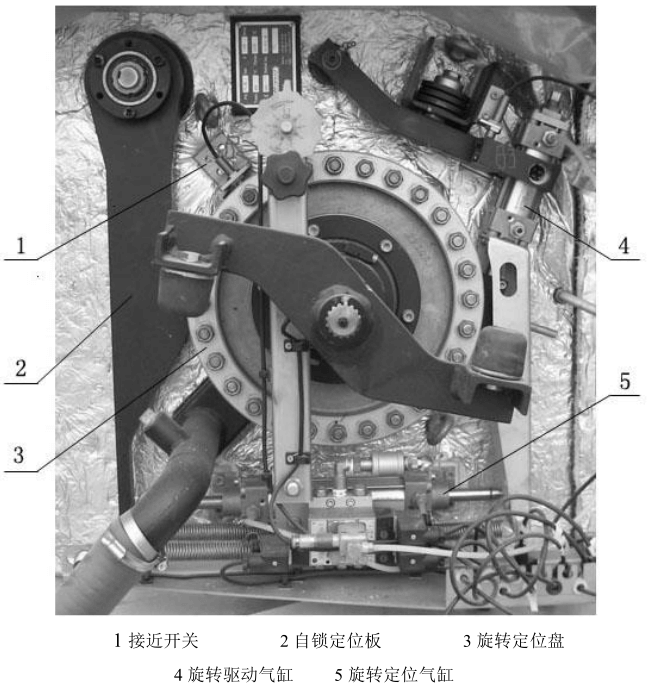

旋转定位装置

在旋转定位装置定位动作完成后，PLC可编程控制器对脉冲阀发出电源信号，脉冲阀打开进行喷吹动作。喷吹完成后接下来进行下一组定位及喷吹动作。

ldb70脉冲袋式除尘器（低压长袋脉冲喷吹袋式除尘器）其工作原理简述如下：当含尘气流从进气口被引入除尘器后，在除尘器内部导流板的引导下，高速气流进行扩散，扩散后气流流速大大降低，部分大颗粒粉尘则在重力作用下自然沉降到灰斗，其余粉尘随气流进入滤袋进行过滤，粉尘因被阻挡而被吸附在滤袋外表面，过滤后的干净气体穿过滤袋经净气箱由出风口排出。

随着过滤除尘的继续进行，滤袋表面积尘不断增厚，过滤阻力随之不断增加，当阻力增加到一定程度达到清灰喷吹设定值，由清灰控制装置（按定时、定压差或手动控制）按程序自动打开电磁脉冲阀，使压缩空气以极短的时间通过脉冲阀，经喷吹管上的喷吹孔并诱导数倍于喷射气量的空气进入滤袋，形成脉冲空气波，使滤袋从袋口至袋底产生剧烈的冲击振动和逆气流，从而抖落滤袋上的粉尘。

ldb70脉冲袋式除尘器（低压长袋脉冲喷吹袋式除尘器）的突出特点是：①滤袋长度可达7米以上，是常规袋式除尘器的两倍以上，可大大缩小占地面积。对于原设计排放浓度<50mg采用电除尘器的生产线来说，电除尘器收尘阳极板长度一般可达12m以上，除尘器壳体高度非常适合于改造为袋式除尘器，从而可以保证稳定的达标排放（排放浓度<20mg）。②喷吹压力低，一般清灰压缩空气压力≤0.4MPa就能高效可靠清灰，有些设计甚至可把压缩空气压力低至0.2MPa也能高效清灰，大大降低了清灰喷吹对压缩空气的要求。丹麦Simatek公司设计的旋转定位喷吹清灰袋式除尘器，因其是多喷吹管设计，一个喷吹管只对一个滤袋进行喷吹清灰，故而其滤袋长度可在长达10m的情况下，其对压缩空气的需求仅为0.2MPa。③可实现在线破袋位置筛选，如检测到排放浓度超标，可在不影响生产线正常运行的情况下，逐一关闭进、出气阀门后进行排放浓度检测，如发现在关闭一个或几个除尘单元后，排放浓度下降，即可确定相应的除尘单元内出现有破袋。④可实现在线检修，在不影响生产线正常运行的情况下，对需进行检修的除尘单元关闭其进、出气阀门进行单独离线，而后打开人孔门，进入净气箱进行滤袋的检查及更换等工作，检修完成后，密封人孔门，打开其进、出气阀门后即可投入除尘工作。

ldb70脉冲袋式除尘器（低压长袋脉冲喷吹袋式除尘器）以其处理风量大、维修工作量小、运行稳定可靠、净化效率高、清灰效果好、自动化程度高等优点，作为一种高效除尘净化设备，在国际上得到了普遍的应用，对于大风量除尘设备来说，市场占有率相应高。研究开发出性能稳定、技术先进的脉冲喷吹袋式除尘器对于环保事业的发展具有相当重要的现实意义。
