ldb70脉冲袋式除尘器的喷吹清灰系统构成

ldb70脉冲袋式除尘器脉冲喷吹清灰系统主要由脉冲阀、喷吹气包、喷吹管、喷嘴及控制系统组成，见下图。

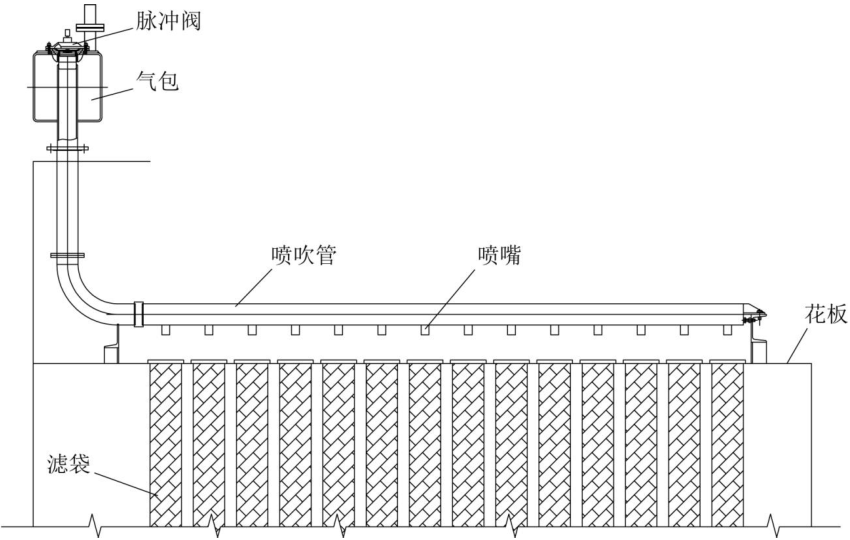

脉冲清灰系统构成图

ldb70脉冲袋式除尘器在正常运行过程中，在引风机的作用下，滤袋内侧压力低于外侧压力，滤袋在内外压差的作用下紧贴在笼骨筋上并呈凹形。气流携带着粉尘向滤袋移动，粉尘在到达滤袋表面时积聚并吸附在滤带外侧，气体则穿过滤袋微孔进入滤带内部并在净气箱汇集后排出。随着工作的进行，粉尘层在滤袋表面堆积厚度逐渐增加，粉尘层和滤袋对气流阻力变大，透气性逐渐变差，滤袋内外两侧的差压逐渐变大，如下图所示。在内外两侧压差达到一定程度后则需要开启清灰系统进行清灰，将粉尘从滤袋表面分离。

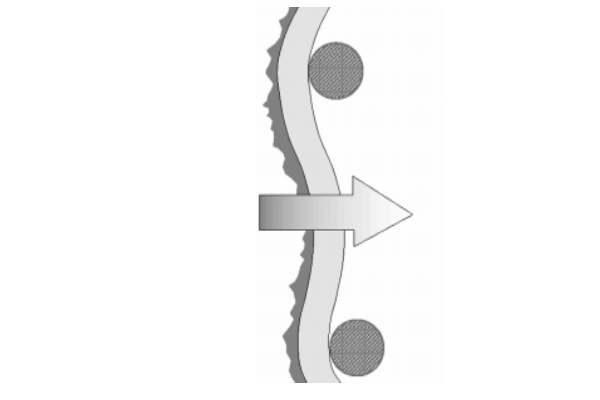

滤袋过滤状态

需要进行喷吹清灰时，脉冲控制仪向电磁脉冲阀发出一个脉冲信号，阀内膜片打开后，压缩空气从喷吹气包经过脉冲阀进入喷吹管，后经喷嘴喷入滤袋。滤袋在反吹气流的作用下，迅速由过滤状态时的凹形向外膨胀变为凸形。压缩空气穿出滤袋后，滤袋内迅速变为高负压，由于滤袋的弹性和负压的共同作用，滤袋快速收缩，在反吹气流和粉尘层惯性力的作用下，粉尘层与滤袋脱离，在重力作用下落进灰斗内并排出除尘器，完成滤袋清灰过程，如下图所示。

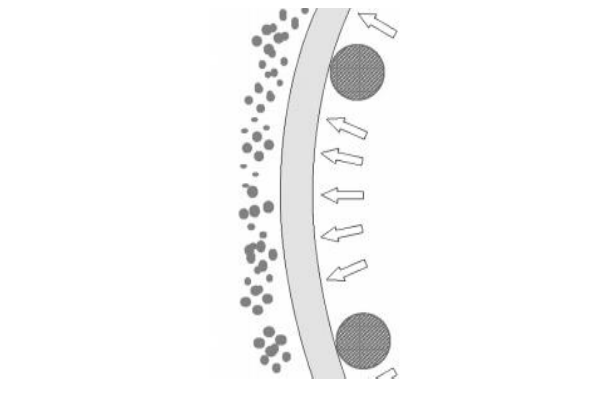

滤袋清灰状态
