氨法烟气脱硫系统各装置的工作原理

经过除尘器除尘后的净烟气经引风机加压后，自脱硫塔下部进入脱硫塔，在脱硫塔下部与喷淋的雾化硫酸铵溶液接触，充分利用烟气的热量将硫铵母液中的水分蒸发带走，同时完成烟气的增湿降温。

亚铵罐内的亚硫酸铵溶液，在脱硫塔外部循环泵的作用下，打到塔上部的两层喷淋层，经高效喷嘴雾化后形成高度叠加的喷淋区与降温后烟气中的二氧化硫等酸性气体进行吸收反应。生成亚硫酸氢铵落入到脱硫塔中下部的升气帽板，进行收集并流回亚铵罐后重新生成亚硫酸铵。如此循环往复二氧化硫气体被大量吸收，使烟气得到净化。

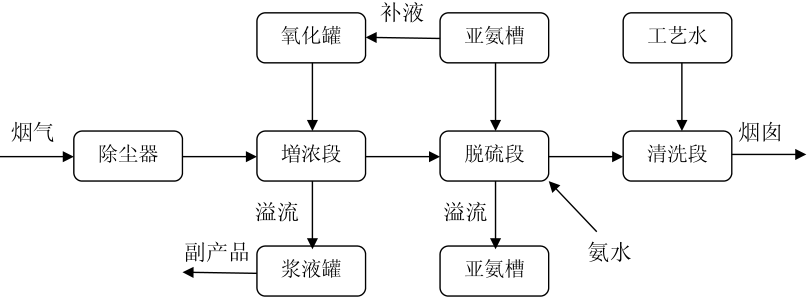

氨法烟气脱硫工艺流程

净化后烟气再经升气帽进入清洗段，由循环喷淋的清水对烟气中所含的残余二氧化硫、逃逸氨及气溶胶进行吸收，同时对烟气中的雾沫进行洗涤。

清洗后的烟气经脱硫塔顶部除雾器除去烟气中的残余的雾沫后，经烟道进入原烟囱排放。烟气中的水雾及液滴均被阻挡沿塔壁流至升气帽，此时脱硫、除雾过程完成。

氨法烟气脱硫现场

亚铵罐中存储的一定浓度的亚硫酸铵溶液经脱硫循环泵打入到本系统特制的氧化器内，通过氧化器配置的氧化循环泵通过自吸空气方式进行两级射流强制氧化，生成硫酸铵溶液，通过液位差流入到脱硫塔底部积液池，进行循环浓缩。

氧化罐上部的排气口接入脱硫塔，避免形成二次污染，同时对废气中的二氧化硫和氨水进行再吸收。

氧化器内氧化后生成的硫酸铵溶液溢流至脱硫塔，由增浓循环泵经塔釜打出，与烟气进行热量交换，溶液循环往复，实现硫酸铵溶液的浓缩；浓缩到过饱和浓度时经过塔底部的母液泵送至结晶稠厚器，利用重力结晶沉淀。经过浓缩后的晶浆流入到离心机进行固液分离，离心选出的硫酸铵晶体经过干燥机干燥后经包装机包装后入库，完成硫酸铵产品的回收。

结晶稠厚器的上层清液及离心后的母液溢流回脱硫塔塔釜，继续循环浓缩，至此回收过程完成。
