焦炉烟气氨法脱硫工艺流程

脱硫采用氨法脱硫工艺，该法具有脱硫效率高、液气比小、脱硫废液不易堵塞脱硫塔等技术优势。

详细脱硫工艺流程图及工艺方案如下：脱硫过程中，首先通过控制工艺水喷洒来控制脱硫过程的氨逃逸、湿法喷淋洗涤降温除尘、脱硫塔顶段的捕雾器除去脱硫后烟气中的水雾，然后再经过再热器将脱硫后的低温烟气与脱硝后烟气进行热量交换，对进脱硫塔烟气再进行降温，同时将脱硫后的低温烟气进行升温排放。同时，氨法脱硫技术能够与现有焦化资源结合，充分利用企业自产的氨资源，节约资源和成本，利于企业长远发展。脱硫系统主要包括烟气再热器、引风机、脱硫液循环系统、工艺水捕氨系统、烟气系统以及氧化系统等部分。

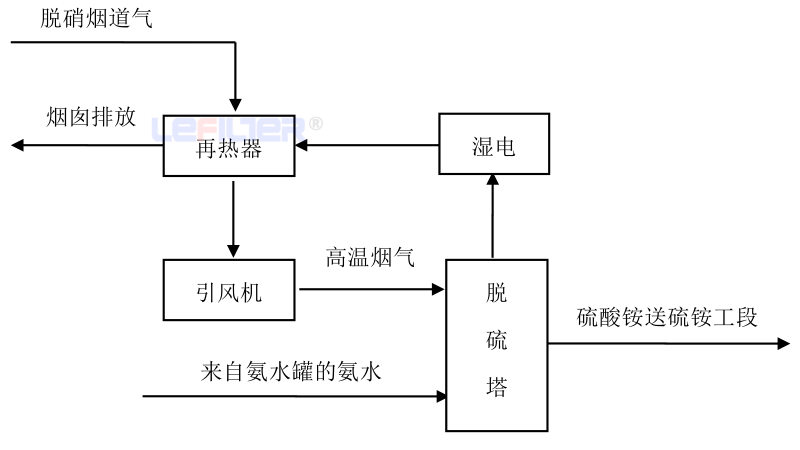

氨法脱硫过程流程图

烟气系统：SCR系统处理后烟气→烟气再热器→引风机→脱硫塔→湿电除雾器→烟气再热器→焦炉烟囱排放。

脱硫剂（氨水）系统：外购氨水→氨水贮槽→氨水输出泵→脱硫塔。

硫铵液：脱硫塔→循环喷淋泵→氧化系统→硫铵输出泵→化产区域硫铵工段。

工艺水：现有水道管网→工艺水罐→工艺水泵→脱硫塔。
