湿式氨法烟气脱硫塔内部结构介绍

发布时间：2023-05-15 来源：利菲尔特浏览量：0

脱硫塔内部的结构设置与脱硫塔的运行息息相关，塔内主要设备有除雾器、喷淋区部件以及浆液池。

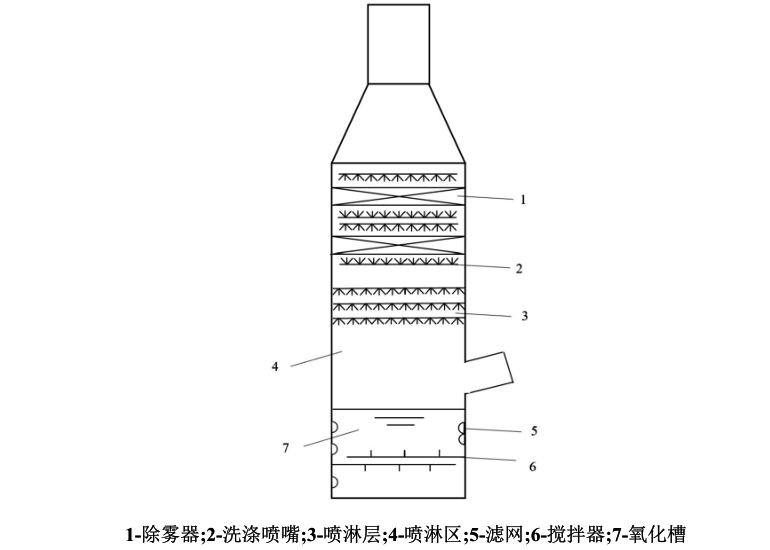

湿式氨法烟气脱硫塔结构简图

除雾器

除雾器主要用于脱除烟气中夹带的水分，由于除雾器的结构，烟气经过除雾器内部时会不断地连续改变运动方向，来脱除烟气中的水滴。烟气达到除雾要求后，干净的烟气将会排向大气。

喷淋区部件

脱硫塔喷淋层可依据需要设置一层至多层。喷淋层中设置有多个喷嘴，浆液从喷嘴喷出，而喷嘴的角度可扩大喷淋液与烟气之间的接触面积，同时使压降最小。喷淋液喷出的(NH4)2SO4溶液是由机泵从浆液池内抽出运送至喷淋层。

浆液池

喷淋液与烟气反应后会落入浆液池，在浆液池重新补充一定浓度的氨水可实现浆液的重新利用。浆液池中的搅拌器可使浆液池中含有使反应充分进行的氧气，氧化反应及结晶等反应在浆液池中持续进行。
