供热公司烟气脱硫脱硝系统的工艺介绍

发布时间:2023-05-24 来源:利菲尔特 浏览量:0

烟气脱硫系统采用石灰石干法脱硫技术,系统内设备主要包括:石灰石储仓(用于储存烟气脱硫原料)、石灰石粉仓(用于原料配制及上料)、各类工业电机(如气化板风机、上料下料机、振动清灰风机)、电加热装置(防止石灰石潮湿结块影响下料)、和料位器、烟气在线监测仪等传感器。

烟气脱硫工艺原理图烟气脱硫工艺原理图

系统接收到料位机反馈的石灰石储仓料位不足,会自动将石灰石原料补进石灰石储仓。炉内烟气浓度提升时,烟气检测仪反馈给系统,系统启动下料电机进行下料操作,将石灰石储仓的石灰石原料由电机输送,鼓风机将石灰石原料吹入1#炉及2#炉。振动风机可以减少残留在粉仓和储仓的仓壁上的部分石灰石,提高石灰石利用率,石灰石粉仓和储存的电加热系统是防止石灰石受潮凝结。

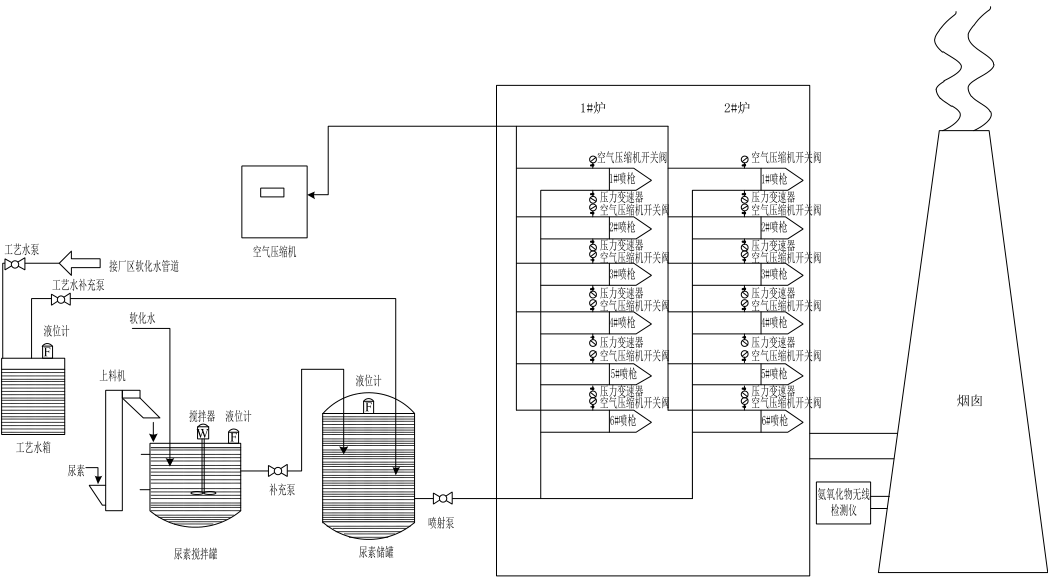

脱硝工艺流程图脱硝工艺流程图

烟气脱硝系统采用SCNR脱硝技术,主要的脱硝原料为尿素。系统内设备主要包括:尿素溶解罐(用于尿素溶液配制)、尿素储存罐(用于储存尿素溶液原料备用),工艺水箱、各类工业电机(喷射泵、喷淋泵、空气压缩机、搅拌机),各类阀门等。当系统接收到尿素储存罐内液位不足时,将启动原料配制工序,将原料输送至尿素溶解罐内,进行原料配制后将配比好的溶液原料输送至尿素储存罐。若检测尿素储存罐内的温度过高时,应启动工艺水箱对尿素储存罐进行加水,防止温度过高水分蒸发导致尿素析出。当炉内烟气浓度提升时,烟气检测仪反馈给系统,系统启动喷射泵,将尿素储存罐内的尿素溶液喷射至炉内进行脱硝操作,炉内共设置有6个喷射嘴,能最大限度的保证喷淋的全面。每个喷射嘴都配备了一个空气压缩阀,防止炉内气压过低溶液难以喷出。
